川芎主要生長在溫和的氣候環境中，具有很好的用藥性，適宜瘀血阻滯各種病癥；祛風止痛，效用甚佳，可治頭風頭痛、風濕痹痛等癥。由于環境的染污及生態的破壞重金屬成為了一個關注的點，對藥材川芎的檢測測定重金屬含量分析采用全自動石墨消解儀做預處理，有效快速消解樣品，為樣品分析設備提供很好的檢測環境。

全自動石墨消解儀具有一鍵啟動即可自動完成加酸、搖勻、加熱、消煮、定容、排酸氣等一系列操作，解放傳統手動消解處理，大大提高工作效率。

實驗操作部分

一、消解設備

全自動石墨消解儀（DS-72，格丹納）聚四氟乙烯消解管（50mL）

全自動石墨消解儀

二、消解試劑

硝酸（HNO3），ρ=1.42g/mL，65%～68%、高氯酸（HClO4），ρ=1.68g/mL，70%～72%、氫氟酸（HF），ρ=1.49g/mL，40%，試劑均為分析純。

三、消解方法

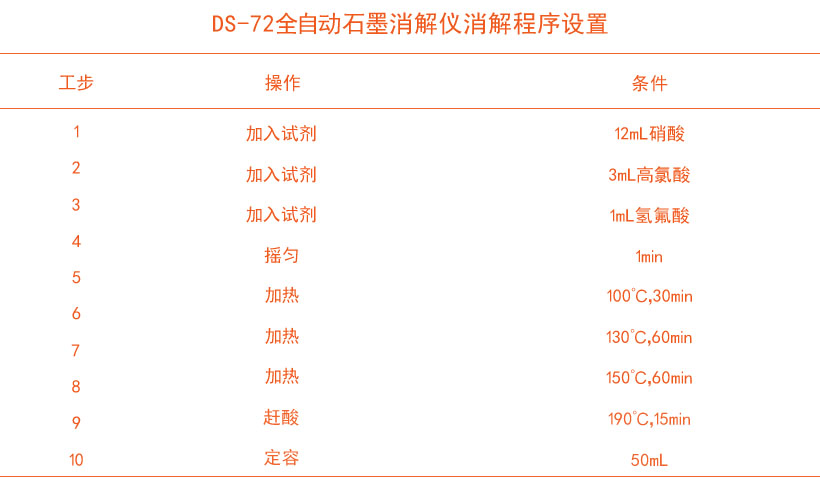

稱取川芎樣品0.5g，置于聚四氟乙烯消解管中，然后將消解管插入格丹納全自動石墨消解儀消解孔中。通過遠程電腦設置消解程序：

加入12mL硝酸+3mL高氯酸+1mL氫氟酸，搖勻1min，然后程序自動升溫至100℃，保持30min，此時消解管中有濃重的紅棕色煙霧冒出，繼續消解樣品將溫度升溫至130℃，保持60min，溫度升溫至150℃，保持60min，到時的樣品應該消解至淡黃色澄清透明狀態，全自動石墨消解儀升溫至190℃，保持15min進行趕酸，趕酸完全后使用超純水定容至50mL待測。同時做空白樣試樣。

注意事項：加酸時要嚴格按照實驗要求順序進行，避免爆炸。

四、實驗結果

采用全自動石墨消解儀對中藥材川芎進行前處理消解，測定重金屬元素含量影響，實驗結果滿足要求，可用于藥材的研究，為中藥實驗研究提供寶貴經驗。

全自動石墨消解儀具有72位高通量處理能力，可快速解決多樣品消解，快速完成實驗；遠程電腦程序控制系統，一鍵啟動即可自動處理，消解完全，數據檢測精確；自動排酸系統，無需安裝通風櫥，讓實驗人員遠離酸霧及熱能帶來傷害。創新的消解技術及設備讓樣品前處理實驗越來越快速、方便簡單，為廣大實驗室提供更好的消解“助手”。
